Ručné lisy
Produktívna výroba si vyžaduje efektívne výrobné prostriedky – nie automatizáciu za každú cenu. Pri malých výrobných dávkach sú manuálne lisy často cenovo najvýhodnejším riešením.
Pre dosiahnutie Vašich výrobných cieľov neustále rozširujeme rodinu manuálnych lisov. Skúsenosti z veľkého množstva doterajších aplikácií sú následne implementované do aktuálnych modelov. Vďaka tomu môžeme ponúknuť širokú škálu manuálnych lisov, ktorá vyhovuje všetkým Vašim požiadavkám
Vlastnosti:
Flexibilita
- Rýchle prestavenie vďaka jednoduchému a bezpečnému nastaveniu pracovnej výšky
- Základná doska stola umožňuje opakované polohovanie Vášho nástroja
- Vďaka lícovaným otvorom v barane a základnej doske nestrácate čas so zostavovaním nástrojov
Ergonómia
- Pôvodná poloha páky môže byť menená v rozsahu 360°
- Je možné dodať prevedenie pre ľavákov aj pravákov
- Upínacie plochy a vrúbkovanie zabezpečujú bezpečné upevnenie rukoväte
- Sila spätného zdvihu môže byť upravená pre rôzne váhy náradia
Presnosť
Súososť < 0.05 mm medzi horným a spodným nástrojom
Bezúdržbovosť
Nie je potrebné žiadne mazanie
Dlhá životnosť
V závislosti od aplikácie si môžete vybrať zo širokej ponuky hrebeňových a kĺbových lisov. Taktiež modulárny design ponúka možnosť navoliť si vhodný lis pre Vaše potreby.
Ručné hrebeňové lisy
Potrebujete dlhý zdvih a lineárny priebeh sily pre montážne procesy? Potom hrebeňové lisy SCHMIDT® sú tou pravou voľbou
Vlastnosti:
- Dlhý zdvih
- Lineárny priebeh sily
- Presné nastavenie lisovacej hĺbky vďaka tvrdenému spodnému dorazu
- Honované diery a brúsené základne baranov zaručujú dlhú životnosť a presné vedenie
Použitie:
Vkladanie puzdier, osí a ložísk do telies alebo hlbokých dier
Montáž komponentov s veľkou montážnou výškou
Deformácia na dlhých dráhach
Jemná “hodinárska” práca
Lisovacia hlava č.1 a č. 2 má brúsenú základnú vodiacu platňu a teflónom potiahnuté nastaviteľné vodiace lišty pre presné vedenie.
Ručné kĺbové lisy
Kĺbové lisy SCHMIDT© je možné dodať s kruhovým alebo hranatým baranom pre zabránenie pootočeniu
Vlastnosti: kruhový baran:
- Vysoká sila na konci zdvihu
- Presné nastavenie lisovacej hĺbky vďaka tvrdenému spodnému dorazu
- Honované diery a brúsené základne baranov zaručujú dlhú životnosť a presné vedenie
Vlastnosti: hranatý baran:
- Vysoká sila na konci zdvihu
- Hranatý baran je odolný voči pootočeniu (nie sú potrebné vedenia)
- Presné nastavenie lisovacej hĺbky vďaka tvrdenému spodnému dorazu
- Presné teflónom potiahnuté vedenie
Použitie:
Montáž, nitovanie, lemovanie, razenie, číslovanie, deformovanie, značenie, strihanie, deformácia na krátkych dráhach
Ručný lis s integrovanou elektronickou kontrolou pracovného zdvihu
Vlastnosti:
- Dlhý zdvih
- Lineárny priebeh sily
- Presné nastavenie pracovnej hĺbky prostredníctvom jemného mikrometrického nastavenia
- Bezúdržbové, honované vedenia a brúsený baran poskytujú dlhú životnosť a sú odolné voči pootočeniu
- Optimálne uloženie a upevnenie formy vďaka rybinovému vedeniu na lisovacej hlave
- Rýchle nastavenie
- Presná súososť barana vzhľadom k stolu do 0,05 mm
- Výškové nastavenie prostredníctvom kľuky
- Presné otvory H7 v barane a doske stojana

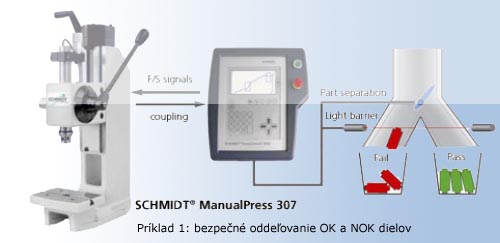

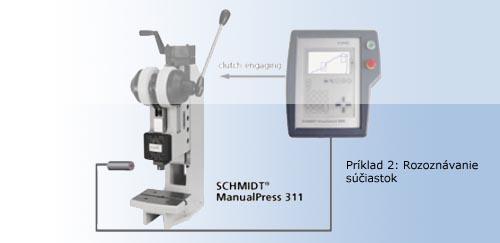

Súčasťou riadiacej jednotky SCHMIDT® PressControl 600 je:
- Spojité sledovanie sily a dráhy pri lisovacom procese
- Umožňuje rozsiahlu analýzu chýb
- Spoľahlivosť procesu
- Využívaním prepojenia s externými senzormi a aktivátormi, lis sa neodblokuje, pokiaľ súčiastka nie je kompletne a presne zmontovaná
- Blokovanie lisu pri chybnej súčiastke (SCHMIDT® ManualPress 307)
- Uvoľnenie rukoväte pri dosiahnutí sily/dráhy – spojkou
- Bezpečné rozoznávanie a triedenie OK a NOK dielov (“Poka Yoke”)
- Voľne programovateľné polohovanie, zastavovanie a brzdenie v silovom aj spätnom zdvihu
- Riadenie procesu
- Monitorovanie kvality
- Redukcia nákladov na chyby a odstraňovanie chýb
- Krátke časy prestavenia jednoduchým výberom z uložených pracovných profilov
Príslušenstvo na ručné lisy
Prispôsobte svoj lis a vyberte si príslušenstvo tak, aby vyhovoval vašim požiadavkám:
- Poistka spätného zdvihu zaručí dosiahnutie požadovanej lisovacej hĺbky pri každom zdvihu
- Mikrometrická skrutka slúži ako doraz pre hrebeňové lisy
- Jemné nastavenie s mikrometrickou mierkou pre kĺbové lisy
- Mechanické počítadlo
- Adaptér pre zvýšenie vysadenia
- Špeciálne upínacie platne
- Ergonomický dizajn pre ľavákov
- Povrchová úprava niklovaním
- Pomocná pružina pre spätný zdvih
- CAN modul digitálnych vstupov
- Vstupno-výstupná distribučná doska
- Externé resetovacie tlačidlo
- Adaptér pre vrchný nástroj
- Kalibračný nástroj
